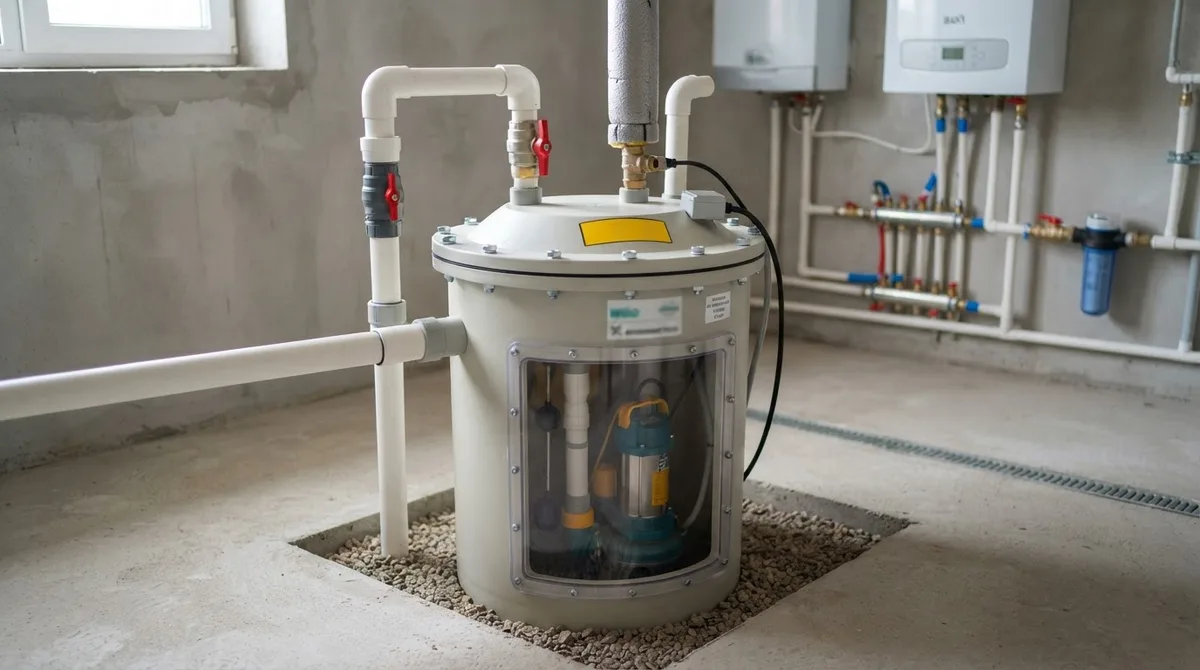

Канализационная насосная станция: устройство и выбор

Редакция «Инженерка дома» · Водоснабжение и насосы · 29.09.2026 · 14 мин чтения

Канализационная насосная станция (КНС) нужна, когда стоки нельзя отвести самотёком: санузел находится в подвале, дом расположен ниже уличного коллектора, не хватает уклона или септик стоит выше точки выпуска. КНС собирает стоки в герметичный резервуар и автоматически перекачивает их по напорной трубе.

КНС не заменяет насосную станцию для воды в дом. Станция повышения давления работает с чистой водой из скважины, колодца или накопительной ёмкости, а канализационная насосная станция — с серыми или фекальными стоками. У неё другие насос, автоматика, резервуар, вентиляция и требования к защите от засоров.

Чем КНС отличается от станции повышения давления чистой воды

Насосная станция для подачи воды не рассчитана на тряпки, песок, фекалии и другие загрязнения. Подключать канализацию к оборудованию для чистой воды нельзя.

Когда частному дому нужна канализационная насосная станция

КНС устанавливают, если:

• дом или отдельный санузел находится ниже уровня уличной канализации;
• невозможно обеспечить постоянный самотёчный уклон;
• септик, станция биологической очистки или коллектор расположены выше дома;
• в подвале есть санузел, душевая, прачечная или кухня;
• напорную трубу нужно провести через дорогу, возвышенность или другой участок с подъёмом;
• стоки нужно перекачивать от бани, гостевого дома или мастерской к общей системе.

Если канализацию можно проложить самотёком с нормативным уклоном и без чрезмерно глубокой траншеи, КНС обычно не нужна. Насос добавляет расходы на электроэнергию, обслуживание и защиту от аварий.

Для одного подвального санузла применяют компактную установку с небольшим баком. Если в одной точке собираются стоки от всего дома, используют отдельную наружную КНС с более вместительным резервуаром.

Устройство канализационной насосной станции

Типовая КНС состоит из следующих узлов:

1. герметичного приёмного резервуара;
2. одного или двух насосов;
3. поплавка или электронного датчика уровня;
4. обратного клапана;
5. запорной арматуры;
6. вентиляционной трубы;
7. аварийного датчика и шкафа автоматики.

Приёмный резервуар

Резервуар принимает стоки от самотёчных труб. Он должен быть герметичным, химически стойким и рассчитанным на давление грунта. В бытовых моделях используют полиэтилен, полипропилен или стеклопластик.

Внутри ёмкости предусматривают рабочие уровни:

• уровень включения насоса;
• уровень отключения;
• аварийный уровень;
• иногда уровень запуска резервного насоса.

Слишком маленький рабочий объём приводит к частым пускам. Слишком большой — к застою стоков, запаху и образованию осадка.

Поплавок и датчик уровня

Поплавковый выключатель включает насос при заполнении резервуара до заданного уровня и отключает его после откачки. В более сложных станциях устанавливают несколько поплавков или электронный датчик:

• рабочий — для штатного включения;
• нижний — для отключения;
• аварийный — для подачи сигнала;
• резервный — для управления вторым насосом.

Поплавок должен свободно перемещаться и не цепляться за стенки, кабель или насос. Заедающий поплавок — одна из распространённых причин перелива.

Насос

Дренажный насос подходит для относительно чистой воды и серых стоков без крупных включений. Фекальный насос рассчитан на загрязнённую воду и имеет увеличенный проход для твёрдых частиц. Для узких и длинных напорных линий иногда применяют фекальные насосы с режущим механизмом.

Насос выбирают по двум параметрам одновременно:

• расходу — сколько кубометров в час он подаёт;
• напору — на какую высоту и расстояние он перекачивает стоки.

Нельзя ориентироваться только на максимальный напор из рекламного описания. Насос, который развивает 10 м при нулевой подаче, может не обеспечить нужный расход на рабочей высоте 10 м.

Режущий механизм

Измельчитель разрезает мягкие и волокнистые включения, чтобы они проходили по узкой трубе. Он может быть полезен при:

• диаметре напорной линии 32–40 мм;
• большой длине трассы;
• нескольких поворотах;
• подключении туалета к компактной станции.

Измельчитель не превращает канализацию в мусоропровод. Тряпки, влажные салфетки, перчатки, проволока и твёрдый пластик могут заклинить ножи или повредить насос.

Обратный клапан

После остановки насоса обратный клапан не позволяет стокам вернуться в резервуар. Без него насос будет повторно перекачивать один и тот же объём, а при высоком выпуске возможен обратный подпор.

Клапан устанавливают на напорной линии в доступном для обслуживания месте. Рядом предусматривают запорный кран и разъёмное соединение, чтобы насос можно было снять без демонтажа всей трубы.

Вентиляция

Вентиляция нужна для отвода канализационных газов и выравнивания давления в резервуаре. Герметичная крышка снижает распространение запаха, но не отменяет вентиляционный канал.

Для наружной КНС вентиляцию выводят в безопасную зону согласно проекту и местным строительным требованиям. Выход не размещают под окнами, возле террасы, входной двери или воздухозабора. Внутреннюю компактную установку подключают к вентиляции канализации только способом, предусмотренным её производителем.

Вентиляционную трубу нужно защищать от попадания осадков, насекомых, льда и мусора, но нельзя полностью перекрывать её сечением.

КНС для серых и фекальных стоков

Серые стоки поступают от душа, раковины, стиральной машины и кухни. В них нет фекальных включений, но бывают волосы, жир, песок и волокна ткани.

Для серых стоков часто подходит дренажный или фекальный насос без измельчителя. Кухонные стоки требуют отдельного внимания: жир оседает на стенках резервуара, поплавке, клапане и трубах. При регулярном поступлении воды от кухни полезен жироуловитель.

Фекальные стоки содержат туалетную бумагу и органические загрязнения. Для них применяют фекальный насос с проходным каналом, соответствующим составу стоков. При узкой линии и компактной станции может понадобиться измельчитель. На наружной трассе большого диаметра чаще выбирают насос без ножа, но с увеличенным свободным проходом.

Диаметры являются ориентиром. Окончательный размер выбирают по паспорту насоса, длине трубопровода, числу поворотов, перепаду высот и требованиям производителя.

Как рассчитать объём приёмной ёмкости КНС

Расчёт начинают со среднего суточного расхода:

[ Q_{сут}=n \times q ]

где:

• (n) — число проживающих;
• (q) — ориентировочный расход стоков на одного человека, обычно 150–250 л в сутки.

Для семьи из четырёх человек при расчётном расходе 200 л на человека:

[ Q_{сут}=4 \times 200=800\ л/сут=0{,}8\ м^3/сут ]

Но суточный расход не определяет объём бака напрямую. КНС работает не один раз в сутки, а принимает залповые сбросы от душа, ванны, стиральной машины и туалета. Нужно учитывать:

• максимальный приток в час;
• рабочий объём между уровнями включения и отключения;
• число допустимых пусков насоса;
• аварийный запас;
• время, за которое стоки должны быть откачаны.

Упрощённая проверка рабочего объёма:

[ V_{раб} \geq Q_{притока} \times t_{мин} ]

Если приток составляет 1 м³/ч, а минимальная продолжительность работы насоса — 2 минуты:

[ V_{раб} \geq 1 \times \frac{2}{60}=0{,}033\ м^3 ]

Получается 33 л. Это только нижняя граница для одного рабочего цикла, а не рекомендация выбрать бак на 40 л. Нужно добавить объём залпового сброса и запас до аварийного уровня.

Ориентиры для частного дома:

• 40–80 л полезного объёма — компактная установка для одного санузла;
• 100–300 л — бытовая станция для дома или отдельного строения;
• 500–1000 л — наружная КНС при большом залповом притоке, длинных интервалах между откачками или подключении нескольких объектов.

Для семьи из четырёх человек с двумя санузлами и кухней обычно рассматривают станцию с рабочим объёмом около 100–200 л. Если к ней подключены баня и гостевой дом, объём и производительность рассчитывают по одновременному притоку, а не только по числу жильцов.

Проверяют также максимальное число пусков в час по паспорту насоса. Если насос включается десятки раз в час при обычной эксплуатации, увеличивают рабочий диапазон уровней, ограничивают приток или выбирают другую модель.

Как рассчитать напор насоса

Требуемый напор складывается из статического подъёма, потерь в трубопроводе и небольшого запаса:

[ H_{тр}=H_{ст}+H_{пот}+H_{зап} ]

где:

• (H_{ст}) — разница отметок между уровнем включения насоса и точкой сброса;
• (H_{пот}) — потери в трубе, поворотах, клапане и арматуре;
• (H_{зап}) — запас, обычно около 1–3 м после уточнения гидравлического расчёта.

Числовой пример

Уровень включения насоса находится на отметке −1 м, а вход в септик — на отметке +4 м. Статический подъём равен 5 м. Длина линии — 35 м, диаметр — 50 мм, на трассе четыре поворота и обратный клапан.

Для предварительной оценки можно принять потери около 2–4 м. Если взять 3 м и запас 2 м:

[ H_{тр}=5+3+2=10\ м ]

Нужен насос, который обеспечивает требуемый расход, например 2–3 м³/ч, именно при напоре около 10 м. Если в паспорте насоса указано «максимальный напор 10 м» при нулевой подаче, этого недостаточно.

Для рабочего выбора используют график насоса: находят точку пересечения требуемого расхода и полного напора. При длинной трассе, большом количестве поворотов или изменении диаметра расчёт лучше поручить специалисту.

Как выбрать диаметр напорной линии

Слишком узкая труба увеличивает гидравлические потери и риск засора. Слишком большая труба может снизить скорость потока при слабом насосе, особенно на коротких циклах работы.

Для предварительного выбора используют такие диапазоны:

• 32–40 мм — компактные установки и короткие линии, обычно с измельчителем;
• 50–63 мм — универсальный диапазон для многих частных домов;
• 75–110 мм — наружные КНС с большим расходом или насосом без измельчителя.

Скорость потока можно оценить по формуле:

[ v=\frac{Q}{A} ]

где (Q) — расход в м³/с, а (A) — площадь внутреннего сечения трубы.

Для бытовой напорной канализации в предварительном расчёте часто стремятся к скорости примерно 0,7–1,5 м/с. Точное значение зависит от состава стоков и требований производителя.

Пример сравнения диаметров

Пусть насос подаёт 2 м³/ч, то есть:

[ Q=\frac{2}{3600}=0{,}00056\ м^3/с ]

Для трубы с внутренним диаметром 40 мм площадь сечения составляет примерно 0,00126 м². Скорость будет около 0,44 м/с. Для диаметра 50 мм площадь — около 0,00196 м², а скорость — примерно 0,28 м/с.

Сам по себе этот пример не определяет правильный диаметр: нужно учитывать реальный внутренний диаметр, характеристику насоса, длину линии и способность оборудования переносить загрязнения. Для линии 40 мм может потребоваться измельчитель и более высокая скорость, а для фекального насоса без ножа — больший свободный проход.

Диаметр нельзя уменьшать переходником сразу после насоса, если это не предусмотрено производителем. Особенно опасно сужение для фекальных насосов без измельчителя.

Электропитание и аварийная сигнализация

КНС подключают к отдельной электрической линии через автоматический выключатель и устройство защитного отключения либо дифференциальный автомат. Номиналы выбирают по мощности насоса, пусковому току, длине кабеля и инструкции производителя.

Для бытового насоса мощностью около 0,8–1,5 кВт часто используют отдельную линию 220 В, но сечение кабеля и защитные аппараты должен подобрать электрик. Для наружной станции дополнительно учитывают влажность, глубину прокладки и защиту соединений.

Желательно предусмотреть:

• отдельный автомат в щите;
• УЗО или дифференциальный автомат;
• защиту от короткого замыкания и перегрева;
• влагозащищённые кабельные вводы;
• ручной режим для проверки насоса;
• сигнал высокого уровня;
• резервное питание или генератор.

Аварийная сигнализация должна срабатывать раньше, чем стоки достигнут входной трубы. Световой сигнал размещают в заметном месте, а для дома с непостоянным проживанием полезны SMS-уведомление, GSM-модуль или передача сигнала в систему диспетчеризации.

Небольшой ИБП не всегда запускает насос: двигатель имеет высокий пусковой ток. Для длительных отключений применяют генератор, автоматический ввод резерва или аварийную ёмкость.

Объём аварийного запаса оценивают так:

[ V_{ав}=Q_{час}\times t_{откл} ]

Если в станцию поступает 0,15 м³/ч, а электроэнергия может отсутствовать 6 часов:

[ V_{ав}=0{,}15 \times 6=0{,}9\ м^3 ]

Это почти 900 л без учёта свободного объёма и запаса. Пример показывает, что для обычного дома небольшой аккумулятор редко заменяет генератор или полноценную аварийную ёмкость.

Обслуживание КНС: чек-лист

Периодичность зависит от состава стоков и режима эксплуатации. Базовый график выглядит так:

• Каждые 1–3 месяца: осмотреть резервуар, поплавок, кабель и крепления.
• Каждые 1–3 месяца: проверить запуск и остановку насоса в ручном или тестовом режиме.
• Один-два раза в год: промыть стенки резервуара и насос чистой водой.
• Один-два раза в год: проверить обратный клапан — после остановки насоса не должно быть заметного обратного потока.
• Перед зимой: осмотреть горловину и утепление наружной станции, не перекрывая вентиляцию.
• После аварийного сигнала: определить причину, а не просто сбрасывать сигнализацию.

Перед извлечением насоса отключают питание и проверяют отсутствие напряжения. Нельзя опускать руки в резервуар при подключённом оборудовании или пытаться устранить засор включением двигателя.

При кухонных стоках обслуживание требуется чаще: жир удаляют механически и промывают систему подходящим способом. Агрессивные средства нельзя заливать без проверки совместимости с материалами резервуара, уплотнений и насосом.

Что нельзя сбрасывать в КНС

Даже насос с измельчителем не рассчитан на бытовой мусор. В канализацию нельзя отправлять:

• влажные салфетки, в том числе с маркировкой «смываемые»;
• тряпки, губки, перчатки и ватные диски;
• подгузники, прокладки, тампоны и упаковку;
• строительный раствор, цемент, гипс, песок и краску;
• жир, масло и большое количество пищевых отходов;
• кошачий наполнитель;
• волосы крупными пучками;
• стекло, металл, проволоку и пластик;
• лекарства, растворители и агрессивную химию.

Туалетную бумагу можно смывать в обычном количестве, если это разрешено паспортом насоса и системой очистки. Жир лучше собирать отдельно: после охлаждения он оседает на стенках резервуара, поплавке, клапане и трубах.

Типовые ошибки при монтаже

Выбор насоса только по максимальному напору

Максимальный напор указывают при нулевой подаче. Смотрят не на одну цифру, а на график: нужный расход должен сохраняться при расчётном напоре.

Слишком длинная узкая труба

Труба 32 мм на десятки метров с большим количеством поворотов может резко снизить производительность и повысить риск засора. Иногда увеличить диаметр линии дешевле, чем менять насос.

Отсутствие вентиляции

Герметичная крышка не заменяет вентиляционный канал. Без вентиляции возможны запах, скачки давления и нестабильная работа поплавка.

Нет аварийной сигнализации

При заевшем поплавке или отключении электроэнергии стоки могут подняться до входной трубы. Датчик высокого уровня помогает вовремя отключить подачу воды и вызвать обслуживание.

Слишком большой резервуар

Если стоки поступают редко, крупный бак долго хранит органику. Это усиливает запах и образование осадка. Объём выбирают по притоку, залповому сбросу и допустимому числу пусков.
